Heavy Gauge Cut kanggo Length Line - 2024 KINGREAL

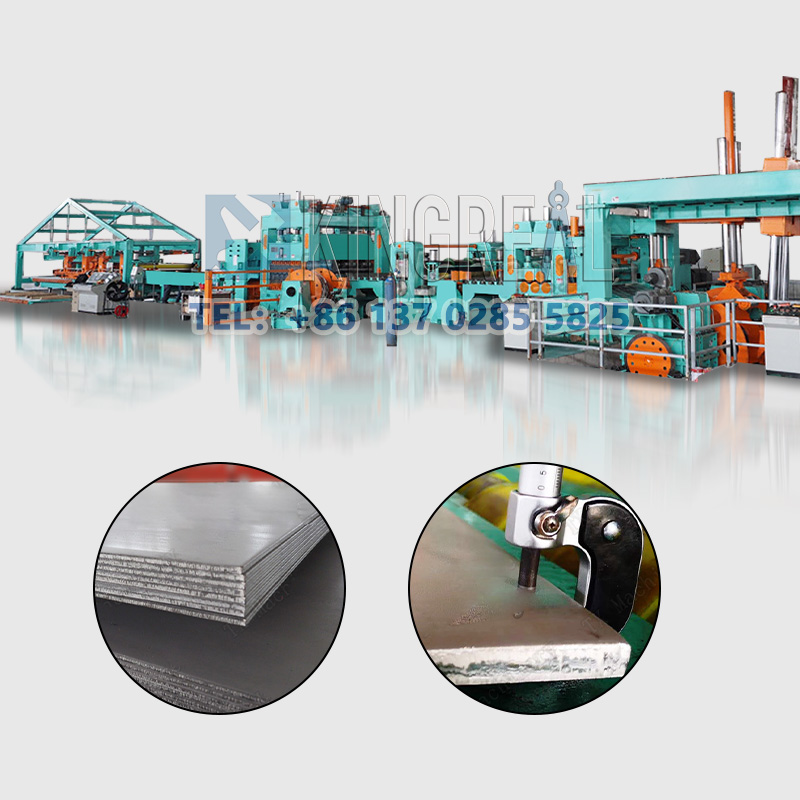

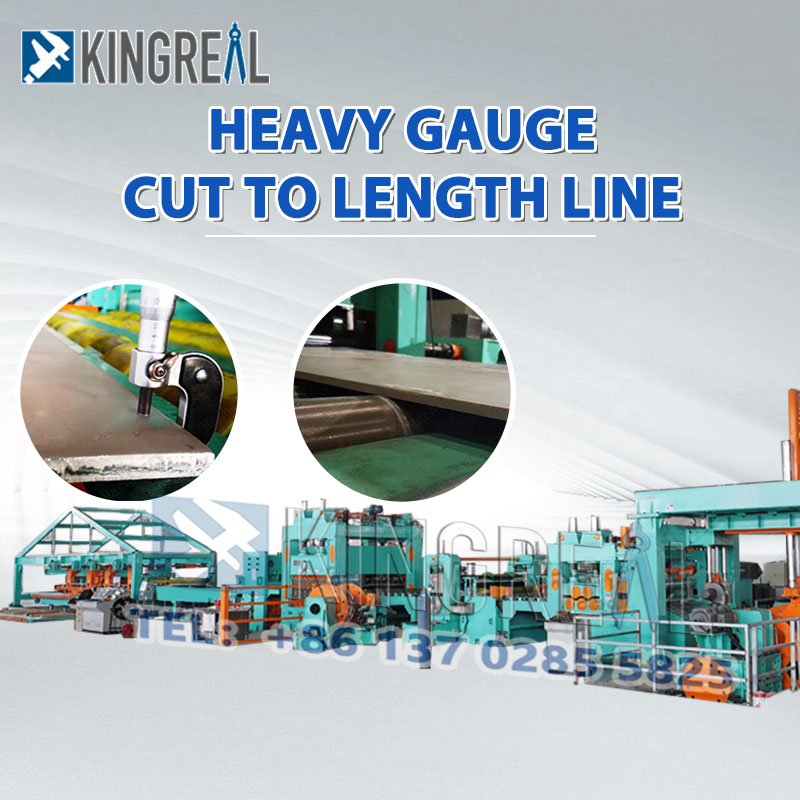

KINGREAL minangka salah sawijining Produsen Heavy Gauge Cut To Length Line, sing bisa ngolah ketebalan kumparan saka 6-20MM, bobot kumparan nganti 30 Ton lan liya-liyane. Heavy Gauge Cut menyang Garis dawa - 2024 KINGREAL

Kirim Pitakonan    Unduh PDF

Deskripsi Produk

Tampilan Video


Pemasok saka Cut-to-length Shearing Lines:

Heavy Gauge Cut To Length Line - 2024 KINGREAL bisa nyedhiyakake garis sing dipotong nganti dawa, mesin pemotong kanthi kacepetan dhuwur, potongan sing gampang nganti garis dawa lan mesin pengukur sing abot iki, sing bisa dipotong kanthi tliti saka baja sing digulung panas. , baja gulung kadhemen, baja tahan karat, baja silikon lan gulungan logam liyane kanthi piranti tumpukan otomatis kanggo proses produksi kanthi otomatis.


cut to length line

Breakout On Heavy Duty CTL Line:


Amarga kekuatan dhuwur, kateguhan apik, gampang Processing lan mbentuk lan apik weld-kemampuan, nglukis sheet metal coil digunakake digunakake ing macem-macem kothak industri, kanggo nyukupi kabutuhan industri beda. Panjaluk Heavy Gauge Cut To Length Line mundhak, pangolahan gulungan logam lembaran sing kandel kanggo syarat peralatan sing luwih dhuwur, saka leveling peralatan uncoiling nganti nyukur lan numpuk. Keperluan kanggo sawetara beban beban luwih dhuwur tinimbang ketebalan lembaran logam liyane.


KINGREAL Heavy Gauge Cut To Length Line dirancang khusus kanggo ngolah gulungan kanthi kekandelan nganti 6-20MM kanthi decoiler, straightener, pangukuran, mesin potong dawa lan tumpukan.


Spesifikasi Teknis:

jeneng


Rincian


Bahan mentahan


Q235 HR


Ketebalan lembaran


5.0 ~ 20.0mm


Jembaré lembaran


900 ~ 2000 mm


Jembar net input mesin


2000 mm


Dhiameter njaba kumparan


Φ1000~Φ2200mm


Diameter njero kumparan


Φ550~Φ760mm


Bobot kumparan maksimum


30T


Numpuk dawa


1000~12000mm


Akurasi aturan


≤±1.5mm/3M


Akurasi diagonal


≤±1.5mm/3M


Akurasi leveling


≤±2.0mm/M


kacepetan operasi


0~25m/min


Total daya


~500KW


Dhuwur tengah mesin


1000 mm

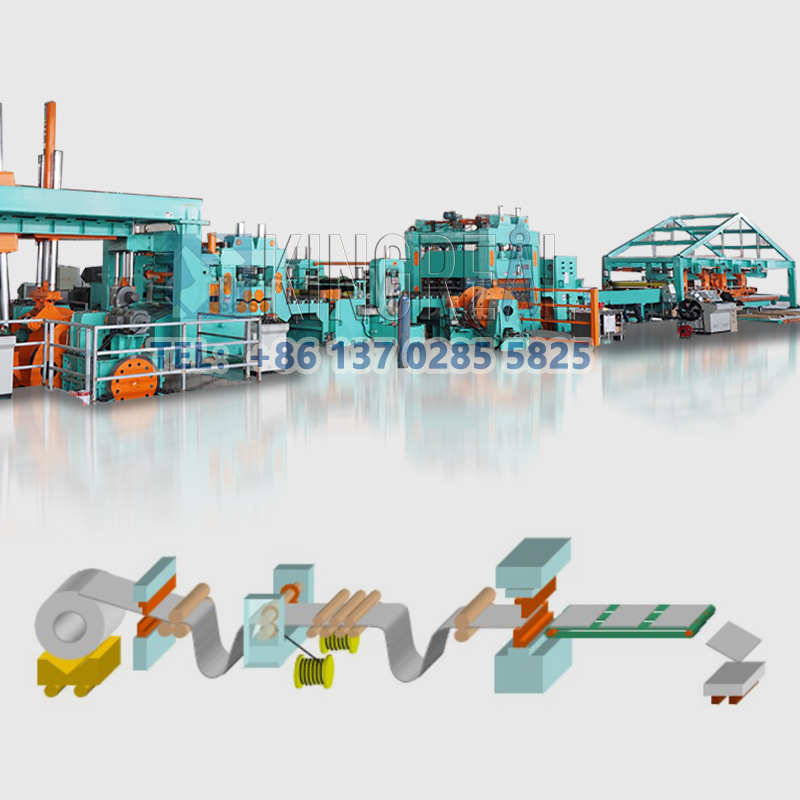

Proses Kerja Cut To Length Line:

cut to length line


Decoiler Hidrolik-- Mesin Pilot Hidrolik Bingkai--Mesin leveling pitung-gulungan--Pemangkas sirah dobel -- Kolektor Scarp -- Mesin leveling sewelas-rol -- Piranti ukuran pneumatik -- Feeder tailboard -- Mesin pemotong hidrolik -- Mesin tumpukan


Spesifikasi liyane babagan CTL Line:

  • Hydraulic Double Cone Uncoiler

a.Kapasitas : 30T

b. Spesifikasi Rem: 4-DBH205

c.bahan pigura ngangkat stroke 650mm (ngangkat langsung menyang reel, bisa teka kanggo materi liner baja dibusak)

d.Adopting pindho prewangan pindho conthong ndhuwur meksa jinis mekanisme kanggo ngawat-ngawati kumparan baja, gerakan saka mburi liya saka basa mesin mimpin dening silinder hydraulic lan nduweni fungsi simultaneous drive centering, kumparan ing mburi kapindho uncoiler ing. dirancang karo piranti rem cakram pneumatik.




  • Mesin Pre Leveling Seven Roller

Iku adopts struktur clamping loro-rol lan dipakani lan leveling limang rol. Motor drive roller ndhuwur lan ngisor liwat reducer lan kothak distribusi liwat poros nyambungake universal, roller ndhuwur nyetel lan mencet mudhun kanggo dipakani wis kaleksanan dening silinder hydraulic, lan roller ndhuwur nyetel lan mencet mudhun kanggo gawe tingkat dileksanakake. dening daya listrik. Ngelingi operasi sinkron saka mesin pra-sekolah lan host leveling, kontrol motor dikontrol dening sistem kontrol DC seri PARKER590C Amerika. Poros penghubung universal nganggo poros universal industri pabrik.


Diameter rol leveling: Φ220mm

Jarak roll leveling: 260mm

Rollers Jumlah: 2 + 5 Rollers

Bahan rol: baja tempa GCr15 kanthi frekuensi tempered lan medium hardened (HRC60)

Daya motor utama: 132KW DC

Daya motor kanggo pangaturan:  2-7.5KW

Reducer Utama:   JZQ850

Pangurangan pangaturan: 2-BWY4 Pengurangan ayunan


  • Piranti ukuran

a.Fungsi: Nyegah sheet saka mbukak metu saka wangun nalika mlaku, lan ngatur sheet menyang mesin utama gawe tingkat. Iku kasusun saka basa mesin, roller watesan, geser kursi ndhukung, roller guide lan piranti imbuhan. Roller guide vertikal kasedhiya ing loro-lorone saka arah jembaré sheet, lan pigura roller guide tetep ing Muter pamilike, kang gerakane geser ing kolom guide ing arah saka jembaré sheet liwat motor liwat rod kabel. pembayaran nut, supaya bisa adaptasi karo widths sheet beda. Pangaturan kasebut kanthi motor.

b. sawetara pangaturan: 900 ~ 2000mm

Bahan rol panuntun: Gcr15 (HRC60)

Pengaturan motor: 2 ~ 3KW

Reducer pangaturan: Reducer 2-WPDKS135Worm


  • Cut utama kanggo garis dawa

Fungsi: Mesin shearing utamane ngrampungake tugas nglereni sirah, nglereni buntut, motong sisih, nyukur longitudinal lan nyukur dawa.

Kemampuan adaptasi materi: Cocog kanggo piring baja kanthi ketebalan lan bahan sing beda, kayata baja karbon biasa, baja paduan rendah berkualitas tinggi, baja campuran, baja pipa lan piring stainless steel.

Derajat otomatisasi: kabeh proses bisa kanthi otomatis, nyuda operasi manual lan ningkatake efisiensi produksi.

Pangukuran sing akurat: kanthi pangukuran presisi sing dhuwur kanggo njamin ukuran pemotongan sing akurat.

Penyesuaian Gap Blade Shear: Celah sisih blade geser bisa diatur kanggo njamin kualitas potong.


a.Model: Rem hidrolik

b.Stroke saben menit: 8 ~ 12 kaping

c. Bahan bilah: Cr12Mov

d. Daya Motor: 55KW


  • Konverter

Stasiun pakan:

a.Iku kasusun saka pigura, Tabel roller swing, conveyor roller conveyor lan unit daya. Fungsine kanggo nglebokake piring datar menyang mesin mbuwang.

b. Motor: 7.5KW

c. Reducer: BWY4 Swing reducer


Feeder utama:

a.Iku kasusun saka basa mesin, tondo pengeling eling, panggeser, rol mbuwang lan unit daya. Mbuwang materi roller ndhuwur ngangkat lan Mudhunake kanggo implementasine pneumatic. Transmisi kasebut mekanik. Fungsine yaiku kanggo nyelehake piring menyang meja yarding.

b. Motor: 7.5KW

c. Reducer: BWY4 Swing reducer


  • Mesin Numpuk

Stacking Table: Iku kasusun saka piring baja lan bagean baja gandheng bebarengan. Fungsine kanggo numpuk piring datar sing dikalibrasi. Dawane 12 meter.


Pneumatic stocker: Iku kasusun saka siji pesawat saka longitudinal watesan gawe tingkat piranti lan telung set melintang watesan wates leveling piranti. Mekanisme mbatesi lan nyetel bisa diatur miturut jembar papan sing beda, lan pangaturan kasebut manual. Eksekusi rectifying materi yaiku aktuator pneumatik.


metal cut to length line
steel cut to length machine
cut to length machine

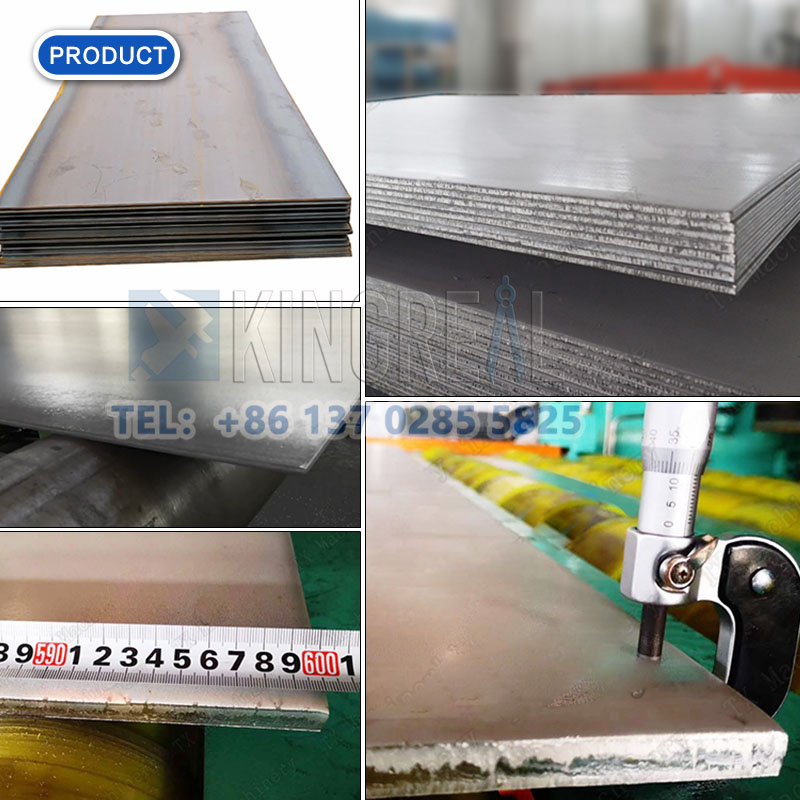

Tampilan Produk Akhir

metal cut to length


Layanan KINGREAL Kanggo Heavy Gauge CTL Line:

1. sawetara Full saka layanan selaras, miturut produksi plate customer kang perlu kanggo nyedhiyani Cut Kanggo Length produksi line drawing desain, bisa diatur karo pilihan.

2. Nyedhiyani macem-macem konfigurasi kanggo garis CTL, kayata loading trolley, trimming piranti, tumpukan otomatis, discharging otomatis, etc.; éling produksi kanthi otomatis.

3. Nyedhiyani macem-macem aksesoris kanggo njamin stabilitas lan umur dawa saka CTL Line;

4. engineers garansi layanan sawise-sales lokal, bisa nuntun instalasi Cut Kanggo Line Length ing situs.

5. 24/7 on-line layanan sawise-sales, jawaban technical.


steel coil cut to length line
