Cahya ngukur kanggo garis dawayaiku flatten lan motong guling logam tipis dadi dawa sadurunge. Cahya iki ngethok garis dawa digunakake ing industri pangolahan logam, utamane kanggo nglereni precision baja karbon sing adhem, lan logam tahan karat, lan logam tahan karat.
Artikel iki bakal menehi analisis struktur inti, aliran proses, paramèter teknis utama, lan kaluwihan inti, lan maneka inti, menehi pamaca kanthi ngerti babagan peralatan pangolahan sing luwih efisien babagan peralatan pangolahan sing luwih efisien babagan peralatan pangolahan sing luwih efisien banget.
A Cahya ngukur kanggo mesin dawaBiasane kasusun saka pirang-pirang bagean sing bisa digunakake kanggo entuk proses sing efisien lan tepat. Ing ngisor iki minangka komponen utama sing dipotong kanthi dawa:
Loading Troli kanggo Cahya Tauge Cut kanggo Line Line: Ngangkut kumparan logam saka area panyimpenan menyang decokiilasi.

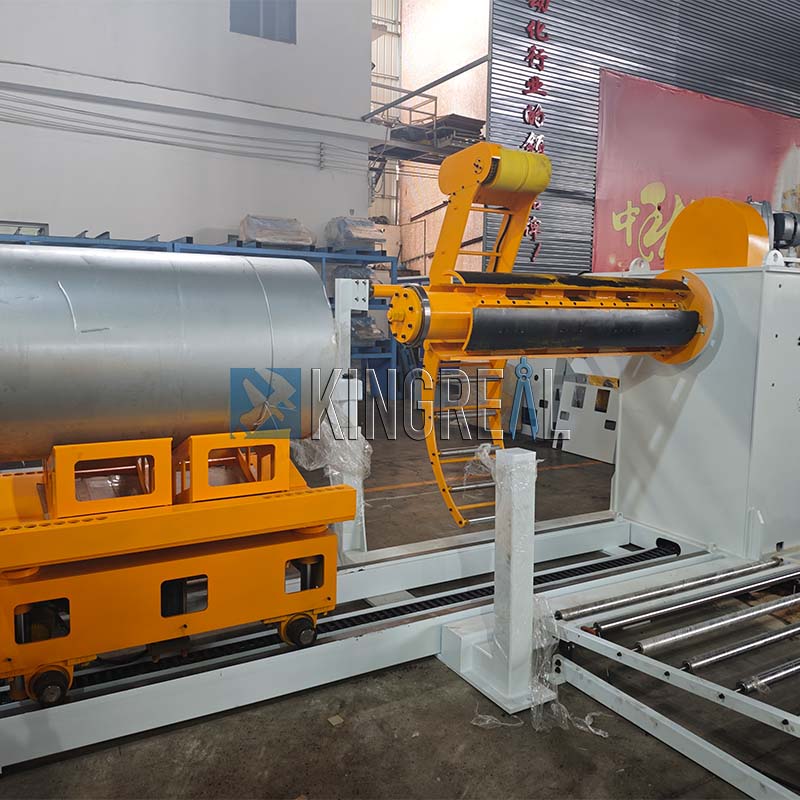

Decoiler kanggo lampu kotong sing dipotong kanggo garis dawa: ngeculake bencana logam kanggo proses sakteruse.
PADET PLET kanggo lampu kotong dipotong kanthi garis dawa: njamin kumparan tetep stabil sajrone diproses.

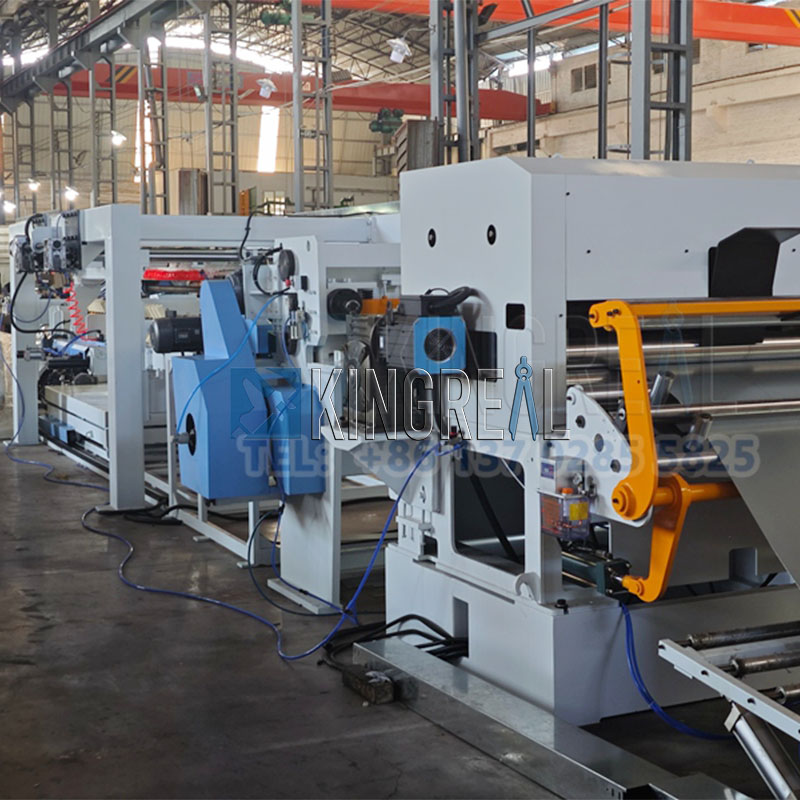

Unit leveling kanggo ngukur cahya kanggo garis dawa: Tingkat coil kanggo ngilangi bending lan njamin akurasi sajrone proses sabanjure. Enem-Stage, papat papat, utawa unit level rong stage kasedhiya, gumantung karo kabutuhan pelanggan.
Piranti pandhuan, pandhuan lan koreksi, lan mekanisme ukuran: Pandhuan lan posisi lambaran sing ditutup, mesthekake tetep ing posisi sing bener sajrone proses sing nyukur.
Piranti laminasi kanggo lampu kotong sing dipotong kanthi garis dawa: Opsi, ditrapake film pelindung menyang locking.

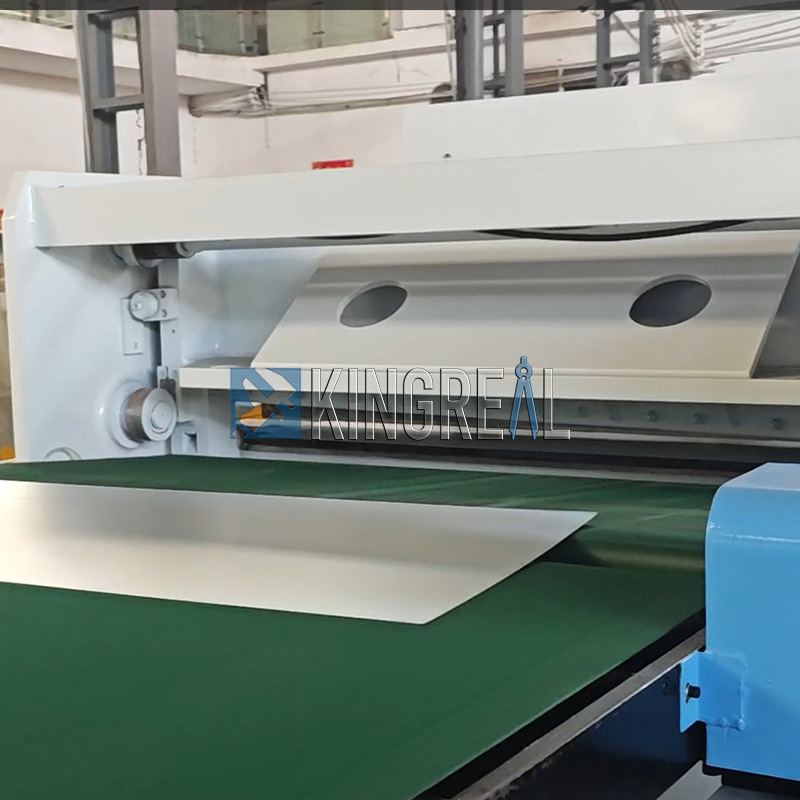

Mesin Shearing kanggo cahya sing dipotong kanthi mesin dawa: Nemokake lembaran sing dilatih ing lembaran sing wis ditemtokake dawa. Mesin shearing bisa uga ana mekanik utawa hidraulik, adaptasi karo macem-macem bahan lan kekandelan.
Tabel Conveyor kanggo Cahya Cahya Kanggo Mesin Length: Transportasi lembaran sing sheared menyang langkah proses sabanjure.

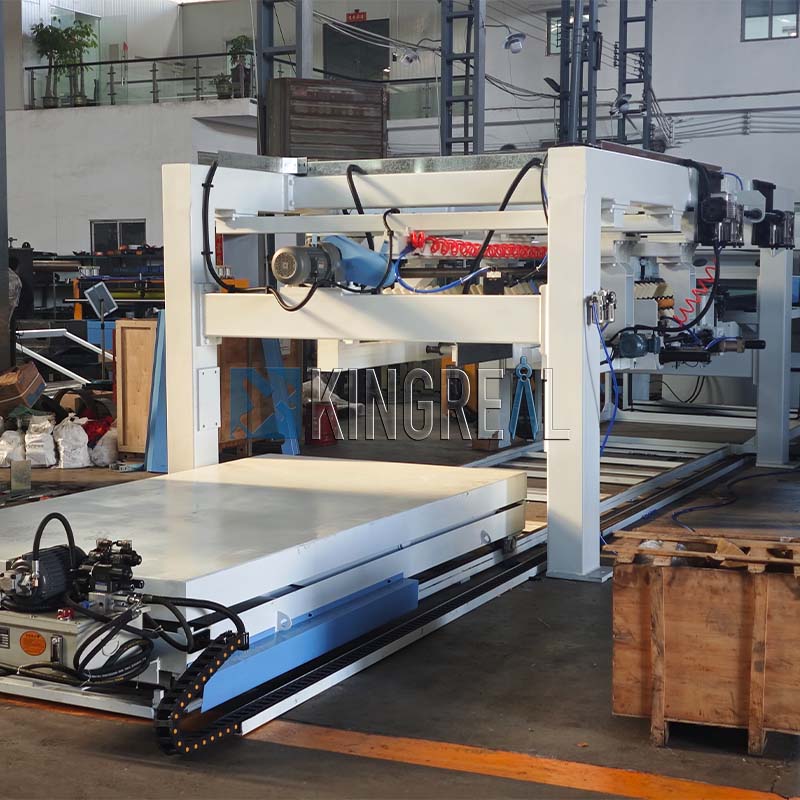

Rak tumpukan pneumatik, platform angkat hidrolik, lan meja roller conveyor: Piranti kasebut otomatis nggunakake tumpukan lan transportasi, nambah efisiensi.
Sistem kontrol hidraulik lan listrik: Daya lan ngontrol baris produksi kabeh, njamin operasi kabeh komponen.
Kabeh komponen sing dikendhaleni plc, njamin tingkat automation sing dhuwur lan linuwih.
 |
 |
 |

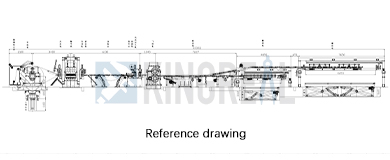

Dhuwit Coil ---- Decoiler ---- Snubber roller + Jiwit leveling mesin ---- Jambatan loop ---- Convision ---- Precision ---- Precision ---- Precision ---- Precision ---- Plancongan Sisih
Bahan
Cr, galvanis, baja sing dilapisi warna, stainless steel
Keykey kisth
0,2-2mm / 0.3-3.2mm
Kisaran ambane
1250/1300/1500/1600/1800 / 2000mm
Bobot Coil
10/15 / 20t
Coil i.d.
508mm
Dawane Nglereni
500-44/41M; 500-6000mm
Kecepatan kerja
0 ~ 120m / min (kacepetan rata-rata 0 ~ 60M / Min)
Cahya lampu otomatis kanthi otomatis dipotong nganti baris dawa
TheCahya ngukur kanggo mesin dawaNggunakake sistem PLC kanggo kontrol otomatis kanthi otomatis. Sistem iki ora mung koordinasi operasi koordinasi macem-macem komponen nanging uga nyedhiyakake pemantauan wektu nyata kabeh proses produksi. PLC kanthi otomatis nyetel paramèter peralatan adhedhasar kahanan operasi, mesthekake operasi sing paling optimal saka tongkat cahya sing dipotong kanthi dawa. Salajengipun, sistem ndhukung fungsi reset parameter kanthi fleksibel kanggo ngganti syarat lan syarat produksi, kanthi signifikan bisa ningkatake adaptasi saka lampu lenga sing dipotong nganti mesin dawa.
Sistem Pangukuran Otomatis kanggo Gantung Lampu Motong
Dilengkapi piranti ukur otomatis kanthi tliti, sistem nampilake jumlah nglereni lan jumlah produksi ing wektu nyata, mesthekake yen standar proses produk. Nggunakake sensor terpadu lan unit pangolahan data, sistem kasebut ngrampungake pemeriksaan dimensi ing milliseconds lan feed data iki bali menyang sistem kontrol PLC.
Mode kontrol tertutup sing ditutup iki ngidini lampu lampu dipotong kanggo nyetel paramèter sing dawa adhedhasar data sing diukur ing data sing diukur ing ± 0.1mm lan ningkat konsistensi produk.
Akeh proteksi safety kanggo ngukur cahya kanggo garis dawa
Dilengkapi mekanisme perlindungan dual piranti mandeg darurat lan sistem weker cerdas. Sirkuit aman nggunakake PLC kanggo pemantauan status nyata-wektu.
Yen sinyal sing ora normal dideteksi, sistem nyebabake fungsi pelindung ing 0,5 detik, kanthi efektif nyegahCahya ngukur kanggo mesin dawangrusak lan cedera pribadi.
Sistem weker sing dirungokake lan visual bebarengan nuduhake lokasi kesalahan, operator pambiyantu cepet nemokake sumber masalah lan nyuda wektu tanggapan sing ora ana 40%.
Usuk Servo kanggo lampu koten sing dipotong nganti baris dawa
Sistem dipakani servo sing didorong dening teknologi deteksi tertutup-gelar entuk akurasi posisi ing ± 0,05mm. Motor servo nggunakake Encoder kanggo menehi umpan balik nyata babagan posisi feed, mbandhingake lan kompensasi karo nilai prasetel.
Dibandhingake metode panganan hidraulik tradisional, kacepetan respon System Servo 60% luwih cepet lan ndhukung panyesuaian adaptif kanggo owah-owahan material macem-macem, produksi kumpulan fleksibel.
Welding perawatan panas kanggo ngukur cahya kanggo mesin dawa
Kabeh perawatan struktur baja ngalami perawatan relief stres ing tungku sing akeh banget. Proses iki kanthi efektif nyuda stres welding residu lan nyebarake peralatan kanthi luwih saka 30%. Welds sing ora ditambani bisa dicelupake kanggo kurungan gantian. Nyemprotake suhu suhu 580 ° C ± 10 ° C Nyithak maneh kisi logam, njaga kekerasan sing cocog ing sawetara HRC22-26, njamin stabilitas operasional jangka panjang.
Shearing dhuwur kanggo ngukur cahya kanggo garis dawa
Sistem hidraulik sing dipatenake karo desain pinggiran sing dioptimalake bisa entuk tingkat shearing kanthi kacepetan kanthi dhuwur 25 potongan saben menit. Blades Khusus Aloi duwe urip layanan kaping telu yaiku bahan biasa, lan flatness sing dipotong 0,02mm / m utawa kurang. Aplikasi praktis nuduhake manawa teknologi iki nambah output shift kanthi 45% nalika nyuda panggunaan energi kanthi 15%. Sistem pelumas otomatis wis bisa nyuda nganggo alat.
