Kingreal Baja Solitter nawakake aMesin Slitting Coil SederhanaKanggo pelanggan kanthi anggaran sing luwih murah. Garis slitting coil sing gampang digunakake kanggo irisan guling ambune dadi jubah sempit kanggo kabutuhan pelanggan lan banjur mundur menyang baris produksi.

Mesin slitting coil sing gampang dirancang kanggo nyukupi kebutuhan pelanggan kanthi syarat sing luwih murah lan syarat lebar Coil. Kingreal Baja Soret uga nawakake versi Simulasi Garis Garis Gampang Gampang Garis Garis Garis Garis. Mesin slitting coil sing gampang iki nyuda syarat peralatan nalika isih nyukupi kebutuhan saka garis slitting coil sing sederhana.

Kaloro mesin slitting coil sing sederhana lan mesin slitting logam standar bisa ngolah macem-macem bahan logam, kalebu baja karbon sing adhem lan panas, lan bahan baja tahan, lan kanthi otomatis nyerat.

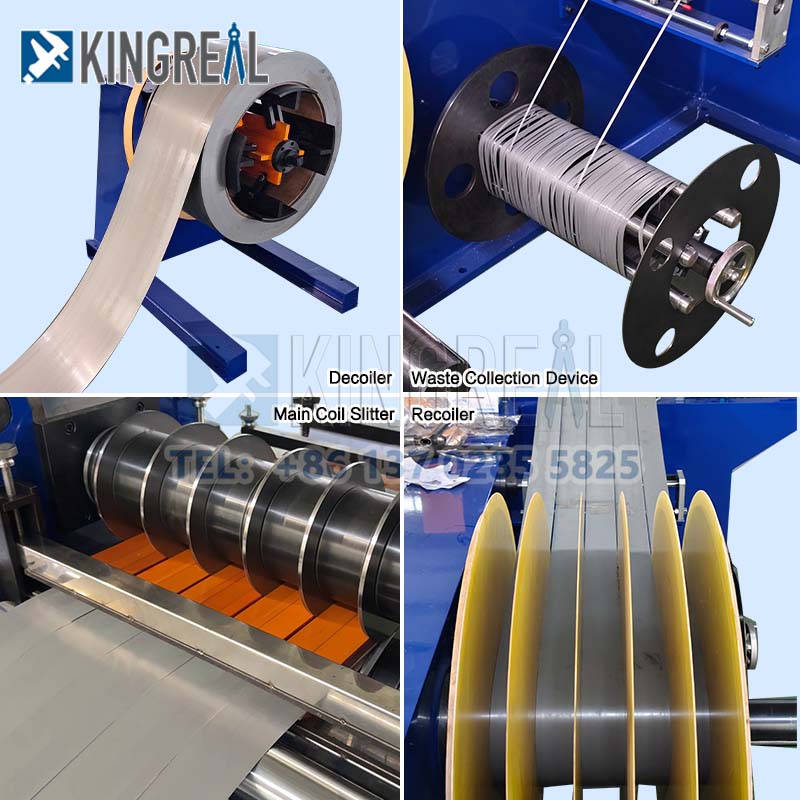

Alur kerja mesin slitting coil geser sing sederhana

Loading Coil → Decoiling → Puncak → Looping → Guiding → Slotting → Sloting → Ngecat → Tension → Ngrampungake Coil

Parameter saka garis slitting coil sing sederhana

Model	Kekandelan material (MM)	Lebar Bahan (MM)	Jumlah saka Strip	Kacepetan	Bobot Coil	Komentar
Model 1	0,1-1	80-350	8-30	50-100	3	Parameter teknis lan konfigurasi peralatan bisa ditemtokake miturut kabutuhan pelanggan
Model 2	0,2-2	80-350	6-30	50-150	3
Model 3	0,2-2	80-450	6-30	50-150	5
Model 4	0,2-2	80-650	6-30	50-150	7
Model 5	0,2-2	80-800	6-30	50-150	7
Model 6	0,1-1	500-1300	12-30	50-200	7/15
Model 7	0.3-2	500-1600	12-30	50-200	7/15
Model 8	0,3-3	500-1600	8-30	50-180	15
Model 9	0,3-3	900-1800	8-30	50-180	20
Model 10	1-4	900-1600	6-30	50-120	20
Model 11	1-6	900-1600	6-30	30-80	30
Model 12	2-12	900-1600	5-30	20-50	30

Komponen utama saka garis slitting coil garis

a. Coil Hydraulic loading troli kanggo mesin slitting coil geser

1. Komponen utama

2. Beban maksimal: 10 ton, 1.1 kW sycloidal pinwheel motor, kacepetan travel 6 m / min.

3 .. Drive Hydraulic: Bisa ngangkat gulungan ing ngisor 10 ton munggah lan mudhun, kanthi stroke maksimal 500 mm. Silinder hidraulik: FA-φ125 mm (siji set).

b. Decoiler hidrolik kanggo garis slitting coil sing sederhana

1) Komponen utama: struktur baja sing nganggo, papat lading arched, dhasar geser baji, mandrel, piring sisih, bantalan, laut, rem cakram pneumatik, lsp.

2) Pangembangan lan Retraction Range: φ460 mm nganti φ520 mm × 850 mm.

3) Mundu maksimal: 10 ton.

4) Drive Hidrolik: Ekspansi lan retraction ditindakake kanthi silinder hidraulik push-tarik; Silinder hidraulik: FA-φ200 mm (1 set)

5) Kekuwatan motor: 4.0 KW Cycloidal Pinwheel Motor + Inverter, feed rantai-didorong

6) Pencet Roller: 1.1 KW Cycloidal Pinwheel Motor

c. Lengen dhukungan hidraulik kanggo mesin slitting coil sing sederhana

Tujuan: Ndhukung lengen decoker utama lan nambah inersia rotasi Reel.

Struktur siji-lengen, angkat silinder hidraulik lan luwih cendhek.

Sajrone ora kepenak, lengen dhukungan mundhak kanggo ndhukung lengen decoiler; Sajrone loading, lengen dhukungan mudhun.

d. Peeler, pencet roller, nyukur hidrolik kanggo garis slitting coil sing sederhana

Struktur utama: Plate Baja sing Dibuwang

Roller Roller: φ250 × 1050mm, Tube lancar, lapisan polyurethane, 18.5kW motor konvensional kanthi frekuensi drive variabel

Hidraulic Shear: Frame Plato Baja Delang, Dasar Blade baja

Pemotong: agul-agul patang papat, Bahan: cr12mov, atose: 60 ± 1

Drive Hydraulic: Slinder Hydraulik: Fa-φ100mm, 2 Sets

e. Looping jus lan jembatan kanggo mesin slitting coil sing sederhana

Struktur utama: Plate Baja sing Dibuwang

Drive Hydraulic: ca-φ80mm, 1 set silinder hidraulik ngontrol jambatan mundhak lan ngedhunake

f. Pandhuan Sisih Manual kanggo Garis Slitting Coil Sederhana

1. Komponen utama

2. Guide Pandhuan Rollers: Material: Cr12mov, suhu dhuwur lan suhu tempered, 580-620, 2 roller ing saben sisih

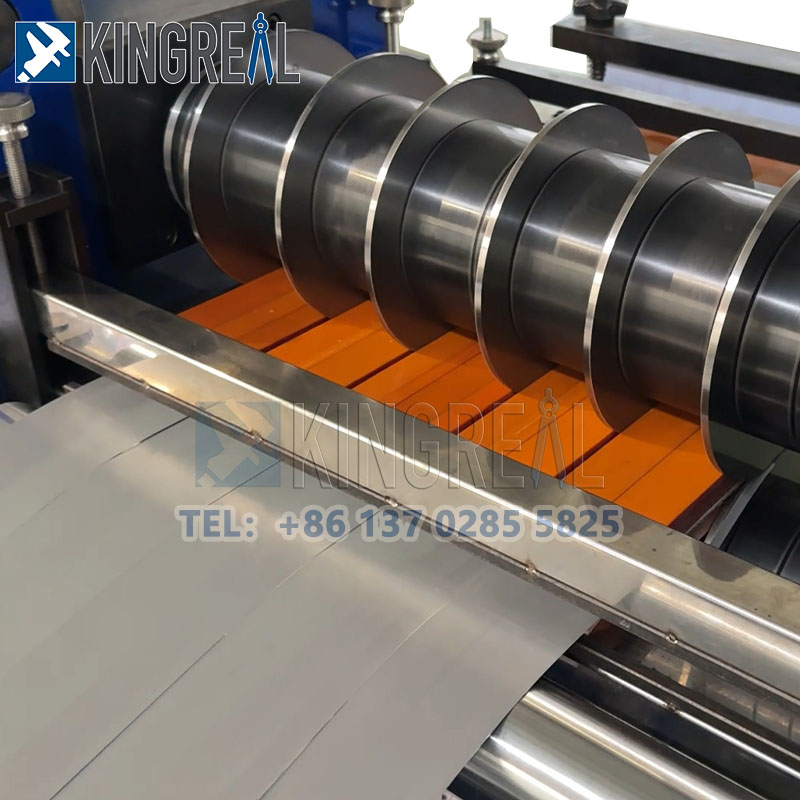

g. Mesin Slitting kanggo Garis Slitting Coil Sederhana

1. Komponen utama: Struktur piring baja, basis tahan, kothak sinkronisasi, mekanisme ngangkat, kopling klutch, gabungan universal, lsp.

2. Pemotong pemotong: 40cr, φ140 x 1050mm, t-slot 28mm, frekuensi medium-frekuensi lan sumunar, lemah, kromium sing dirawat, slot 16mm.

3 .. Diameter njaba pemotong: φ280mm (panuku kasedhiya)

4 .. Cara ndandani: pemotong pemotong nganggo kacang-kacangan

5. Siji-sijine kurungan pangaturan kanggo ndandani kayu

6. Panel sisih mindhah angkat garanis listrik, shift and synchranously listrik ngisor

7. Slitting motor: 45kW AC motor + inverter

h. Pisah Winder kanggo Mesin Slitting Coil Gelang

Komponen utama: Struktur piring baja sing nganggo, goroh gulungan

Winder pecah, mekanisme teleskopik, discharge otomatis, ac motor + drive inverter

Aku. Looping jus lan jembatan kanggo garis slitting coil sing sederhana

Bingkai utama: Struktur piring baja sing dipasang

Drive Hydraulic: Kontrol silinder hidraulik angkat lan ngisor: ca-φ80mm (1 set)

j. Stasiun ketikan piring kanggo mesin slitting coil sing gampang

Struktur utama: Plato baja, misahake roller, pu karet

Tension pad: ditutupi wol

Roller: φ500mm, PU RUBBER-Co)

Drive Hydraulic: Ngontrol mundhak lan ngedhunake piring; Silinder Hydraulic: FA-φ100mm (2 set)

k. Coiler hidraulik, ejector hidraulik kanggo garis slitting coil sing gampang

Komponen utama: struktur baja sing nganggo lenggah, papat piring batu, basis geser baji, mandrel, silinder hydraulik push, gearbox, gearbox, pindakan hidraulik, rem hydraulic, rem, lsp.

Ruang diameteripun Unrolling: φ480mm nganti φ508mm φ508mm × 850mm

Silinder hidraulik push-tarik: Fa-φ150mm

Kapasitas beban maksimal: 10 ton

75kW Ac Motor + Inverter

Lengen penet Ø80mm, hydraulically laki

l. Lengen dhukungan hidraulik kanggo mesin slitting coil sing sederhana

Tujuan: Ndhukung lengen lengen utama lan nambah inersia rotasi rotografi.

Struktur siji-lengen, hydrrais

Sajrone pelatih, lengen dhukungan ngangkat munggah kanggo ndhukung lengen lengen; Sajrone momotan, lengen dhukungan ngangkat mudhun.

m. Cart Mbuwang Hydraulic kanggo Garis Slitting Coil sing Gampang

1) Komponen utama: struktur baja sing nganggo, gembong lelungan, papat pojokan kolom, garan drive, lsp.

2) Kapasitas beban maksimal: 10 ton, 1.1kw cycloidal pinwheel motor, kacepetan travel: 6 m / min.

3) Drive Hidrolik: Bisa ngangkat tumpukan nganti 10 ton, kanthi stroke maksimal 500 mm. Silinder hidraulik: fa-φ125mm, siji set.

Sistem N.Hadiah kanggo Mesin Slitting Coil Geser

Komponen utama: Tangki minyak piring baja baja 300 kg, macem-macem katup hidrolik, lan papan sirkuit minyak.

Daya drive hidraulik: E-Kelas 11 KW Motor, 30 ml pamindahan, tekanan normal: 70 kg / cm², tekanan maksimal: 140 kg / cm².

o. Sistem Kontrol Listrik kanggo Garis Slitting Coil Slim

1) siji-sijine console kontrol utama lan loro lemari kontrol bantu kanggo nggabungake coil loading lan momotan.

2) sumber daya: telung tahap 380v ± 10%, 50Hz ± 1Hz

3) Komponen lan aplikasi utama: baris kabeh kasusun saka konsol kontrol utama, konsol kontrol bantu kanggo decoker, console kontrol bantu kanggo recoiler, lan kabinet kontrol listrik. Kabeh garis slitting coil sing gampang digunakake kanggo kontrol terpusat. Konsol kontrol utama nampilake tampilan digital, penyesuaian kacepetan sing dhuwur lan rendah, panganan manual, slitting terus-terusan, lan keseranan fungsine. Kabeh komponen diimpor utawa saka merek domestik sing kondhang. Sistem kontrol layar demek kanggo nggampangake setelan lan penyesuaian kacepetan lan paramèter liyane. Iki bisa kanthi gampang ngalih ing antarane mode manual, kanthi otomatis, lan bisa ngawasi status kerja saben komponen sawayah-wayah kanggo mesthekake operasi sing aman lan efisien kabehGaris slitting coil sing sederhana.
